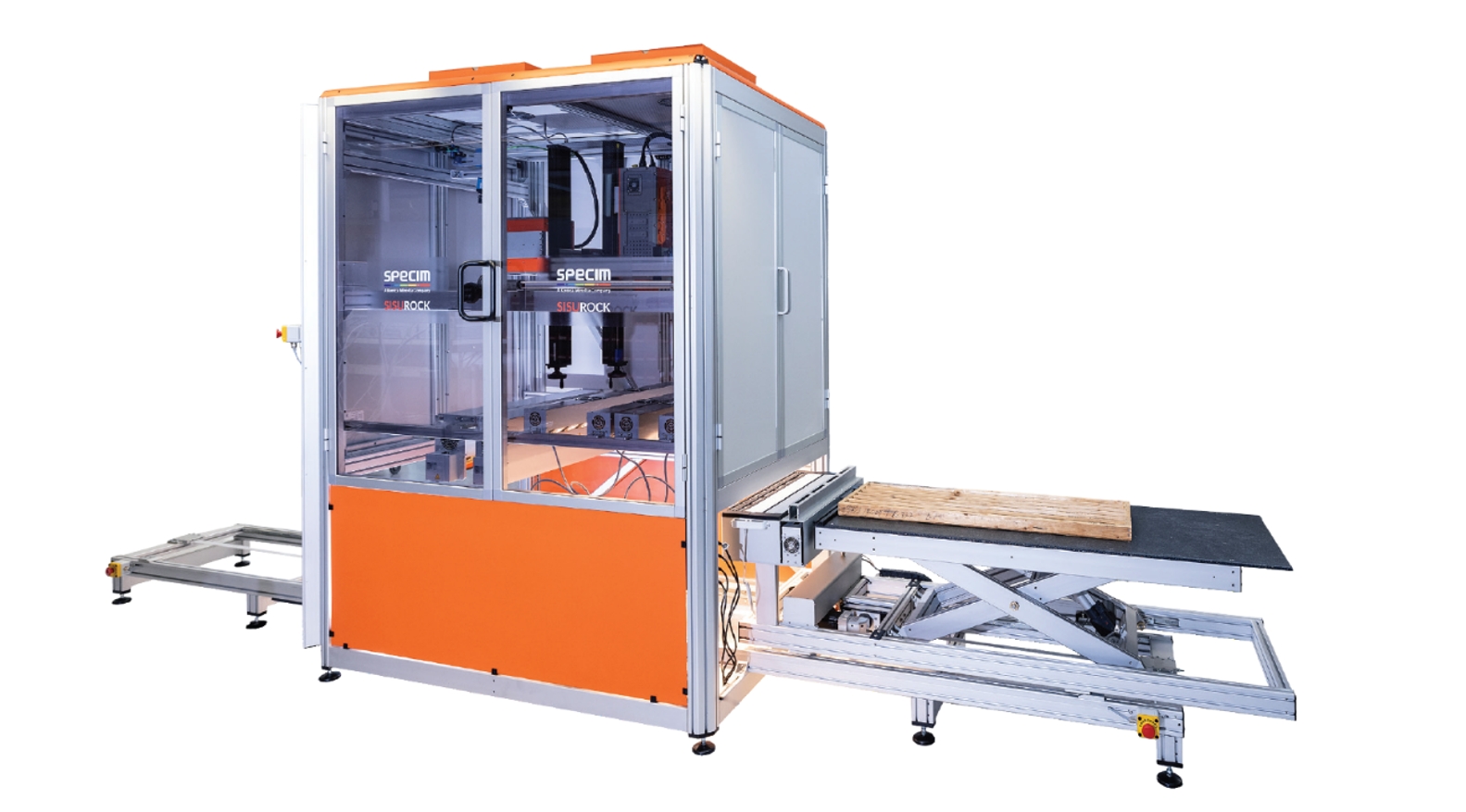

SISUROCK全自動巖礦樣芯高光譜成像分析工作站

SisuROCK是一款快速、完整、先進的全能型巖礦和樣芯分析工作站，搭載多個成像傳感器，無需任何樣品準備，可實現快速、準確的巖芯測井。每天可自動完成數百米長度的巖礦樣芯掃描成像分析，可將獲取的高光譜成像數據轉化為與樣芯和整個礦床一致、客觀的礦物圖。

主要特點：

應用案例：

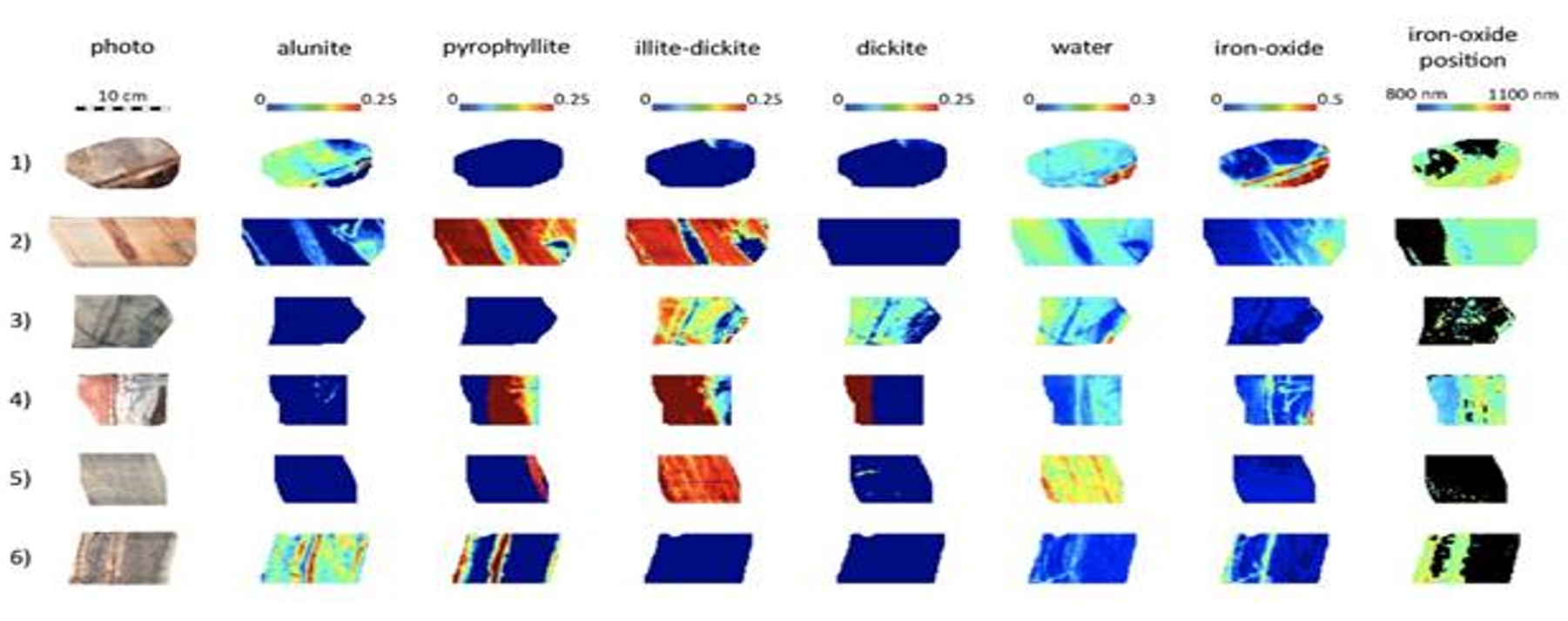

Ore-Waste Discrimination in Epithermal Deposits Using Near-Infrared to Short-Wavelength Infrared (NIR-SWIR) Hyperspectral Imagery, Math Geosci. 2018

SISUROCK配置表：

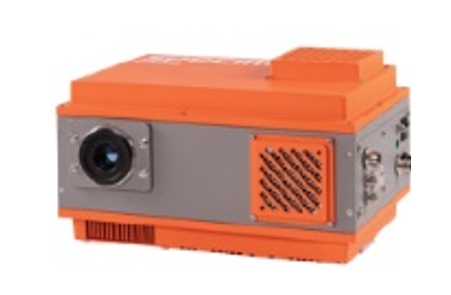

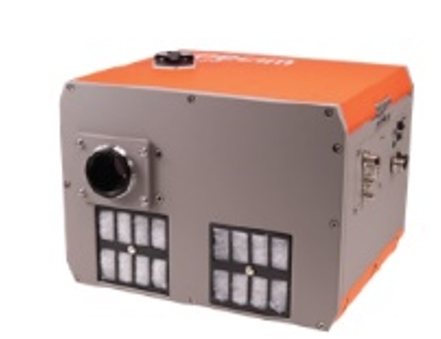

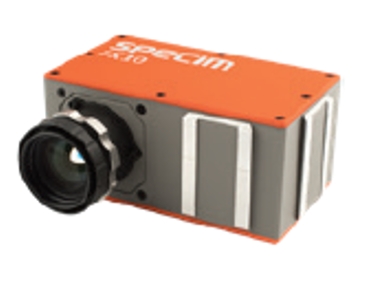

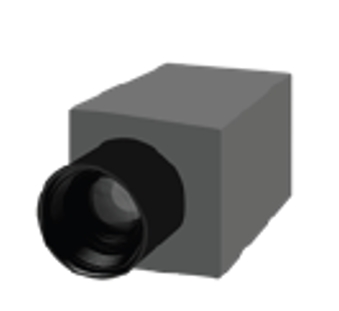

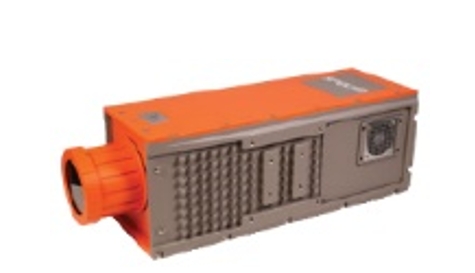

傳感器名稱	FX10e	SWIR	FX50	FX120	RGB	3D
光譜范圍	400-1000nm	970-2500nm	2.7-5.3μm	7.7-12.3μm	/	/
光譜波段	224 默認bin*2	270-288 取決于相機性能	154 默認bin	160 默認bin	3（RGB）	1
光學分辨率	5.5nm	12nm	35nm	100nm	/	/
每行像素數	1024	384	640	616	8192	2560
空間分辨率 （mm）	0.016-0.61	0.16-1.6	0.23-1.0 受光照影響	0.40-1.1 受光照影響	0.008-008	0.25
其他						垂直分辨率：0.01mm 2級人眼安全激光
掃描速度	超過每小時30個樣芯盒
樣品尺寸	1500 x 650 x 200mm (長 x 寬 x 高)，50公斤
系統尺寸	5490 x 1394 x 2504mm (長 x 寬 x 高)
系統重量	約500公斤，取決于相機配置
冷卻要求	無需外部冷卻，推薦空調房間
操作環境	實驗室類型環境，可以接受少量灰塵
操作溫度	0至40°C，非凝結
操作電壓	110至220 V和50/60 Hz清潔電源
數據格式	BIL文件格式，ENVI兼容
儀器校準	光譜校準數據				標準化白平衡

附：

礦物質鑒定表

礦物質鑒定表提供了關于每種礦物在不同紅外區域（VNIR：可見光至近紅外，SWIR：短波紅外，MWIR：中波紅外，LWIR：長波紅外）的識別潛力的信息，具體如下：

• 可能：在該區域可能檢測到礦物，但不一定非常明確。
• 中等：在該區域有一些響應，但可能不如其他區域的響應好。
• 良好：在該區域有較好的礦物響應，通常適合識別。
• 清晰：在該區域礦物的響應非常明確，是最適宜的識別區域。
• 不確定：數據不足，無法準確評估礦物的識別潛力。
• 無：在該區域沒有響應或響應非診斷性，不適合礦物識別。
